掃描儀調整焦距用的電機24BYJ48步進減速電機

作者：編輯：來源：發布日期： 2023.05.03

信息摘要：

掃描儀調整焦距用的電機為24BYJ48步進電機，解決多種焦距和控制板控制問題。

掃描儀調整焦距和采用永磁式步進電機24BYJ48調整，百分百由控制板控制，高精度的特點。

在掃描儀中，鏡頭是整個設備的重要部件之一，其光學效果不僅與鏡頭本身的質量和性能有關，而且裝配、調測等工藝有關。從某種程度上講，掃描儀裝配過程中鏡頭焦距的調整非但不可缺少，而且顯得相當重要，因為這種調整最直接的效果是發揮鏡頭的最高光學性能?，F(xiàn)有技術中，掃描頭由光頭架和鏡頭等組成，光頭架上設有鏡頭孔，裝配時鏡頭插入鏡頭孔中。調整光學效果時，只能通過鏡頭與鏡頭孔的前后位置來調節焦距，也只能通過鏡頭與鏡頭孔相對轉角來調節最佳效果。然而，實踐中這樣的調整有很大的局限性，比如，當鏡頭的中心線與掃描線不垂直時，在進行焦距調整時無法加以糾正，即在調整鏡頭焦距時無法同時調整偏轉角，因此容易產生所謂的Yaw現象。所以從理論上看，上述現有技術無法將MTF值調整到最佳。為此，本實用新型從改進鏡頭焦距調整結構的角度出發，設計一種在調整焦距的同時，又能有效地解決Yaw現象的鏡頭焦距調整結構，以克服上述不足。

為達到上述目的，實用新型采用的技術方案是一種掃描儀鏡頭焦距調整結構，將原來的光頭架拆分成支架和活動架兩個構件，鏡頭孔和CCD/B光電耦合器設在活動架上，活動架與支架之間采用滑槽與滑塊配合的槽道型滑軌連接，滑軌方向與鏡頭孔中心線一致，滑槽與滑塊的配合側面上一個為平面，另一個為拱形凸面；活動架的兩側分別設有齒條，對應位置的支架上設有分別設有調節棒，調節棒與支架轉動連接，調節棒上設有齒輪，該齒輪與齒條嚙合，活動架上至少設有兩個定位長孔，每個定位長孔中設有螺釘，該螺釘擰在支架上。

掃描儀鏡頭調整結構通過24BYJ48步進電機進行控制調整，由控制板精準調整焦距距離與旋轉。

BH-24BYJ48-222

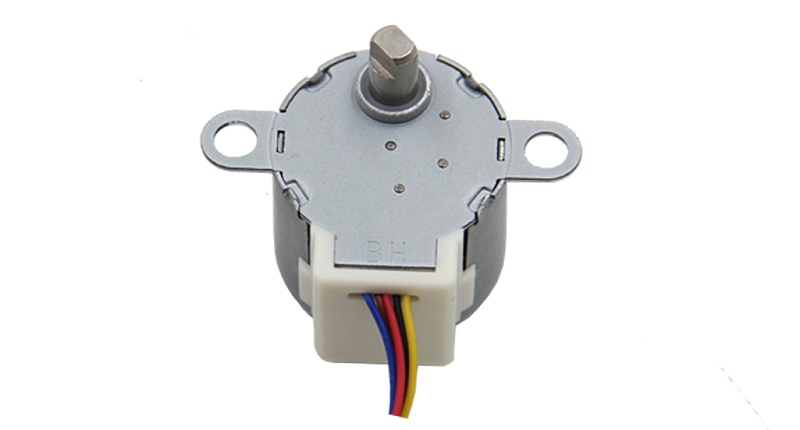

24byj48

焦距調整步進電機的核心優勢：

1.長壽命，電機的壽命不低于1萬小時，可長時間運轉的減速電機。
2.耐高溫，電機內置油可在-40°C至140°C的溫度內正常運轉，磁環不退磁。長時間運轉外部溫升控制在70°C~80°C。
3.抗干擾，電機不受電壓電流大小或波形溫度進行改變步距角，不受各種干擾因素影響丟步。由驅動板控制電機運轉。
4.低噪音，電機運轉聲音低至35分貝以內，扭力小的情況下噪音更低，以實際測試和調整參數匹配。

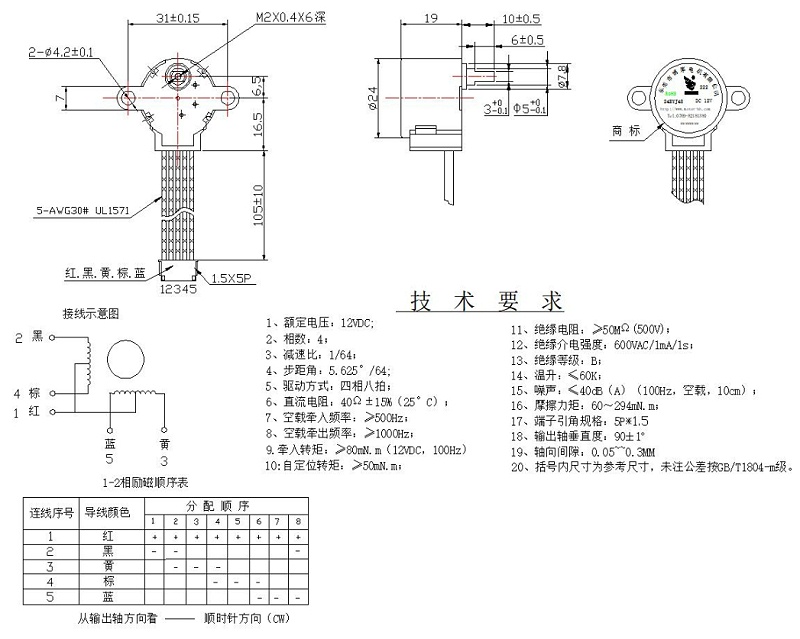

5.提供需求、轉速、扭力、圖紙等可在線咨詢定制索樣

東莞市博厚電機有限公司專業生產永磁式BYJ系列電機，用于精準定位，自動瞄準與自動記錄等自動化監控領域，品質保證是博厚生存之本。
